台车烘箱
电动台车烘箱
产品编号:
NDTC-4
适用范围:
适合大工件烘烤
标准规格型号选配项目根据客户要求设计,非标定制不同规格

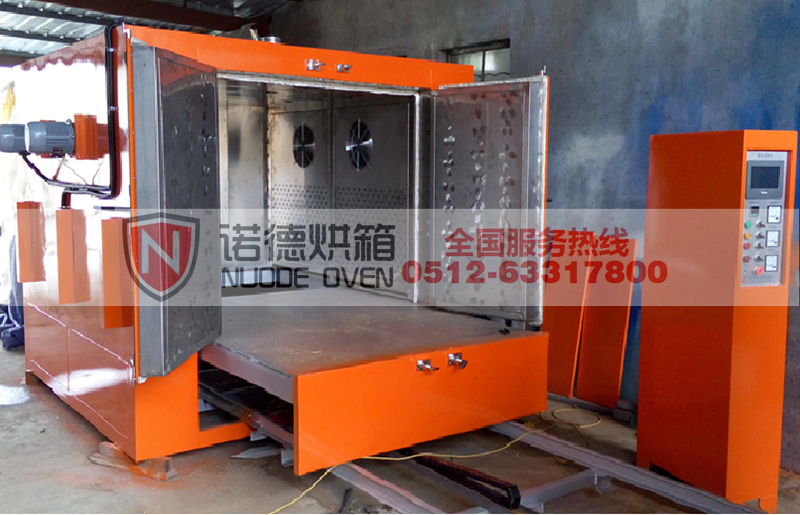

上图台车烘箱的技术参数:(敬请参考)

内胆尺寸:高2500宽2500深3000(mm)外形尺寸:高3300宽3300深3200(mm)
内胆材料:1.2厚度304不锈钢板外壳材料:1.5厚度A3冷轧钢板,表面复漆(银蓝)
使用电压:380V/N+3+地/50HZ工作温度范围:室温+10-300(任意可调)
加热功率:84KW/18支不锈钢加热管,分高低2档控温鼓风功率:110W/380V*6台(定制耐高温长轴电机)
控温精度:±1温度均匀性:±5
底部结构:工字钢带外接导轨物料小车:不锈钢平板小车,可承重1吨
整体框架:8#槽钢及6#角钢保温棉及厚度:保温层100mm,填充耐高温硅酸铝纤维
排气进气:箱体顶部(可调节)升温速度:7-8度/分钟
温控仪:厦门宇电智能温控仪带PID调节,自动恒温超温保护时间设定:正泰超温保护及正泰时间继电器
加热控制:苏州集成SSR固态控温保护系统:断路器,漏电开关,相序保护,过载保护
外壳温度:环境温度+15度烘箱噪音:不超过60分贝
备注:电动台车进出控制箱:外置控制箱,防止高温使电器过早老化











规格参数:(可根据客户要求定制)

主要性能优点:利用推车进出,方便操作。根据烘烤产品的特点,请选择推车样式见选配项目

内胆尺寸:详见下图列表(常规尺寸,特规尺寸支持客户定制)

内胆材料:不锈钢或冷轧钢板

外壁材料:冷轧钢板或不锈钢板,表面复漆(颜色可选,选配项目

框架:槽钢角钢整体框架

保温材料:耐高温硅酸铝棉

底部承重:槽钢框架

轨道:槽钢轨道或工字型轨道带外接导轨

加热管材质:远红外不锈钢电加热管(SHEATHED HEATER),可连续使用7-8万小时

加热管分布:根据箱体大小均匀分布于箱体两侧风道,顶部风道或底部风道

送风方式:双风道水平送风或双风道强压式循环送风

鼓风电机:耐高温长轴耐高温电机及多翼式风轮

电机安装:顶部,侧部

门扣合金承重铰链及上下搭扣式拉杆

出厂配件:1.平板推车 分层推车2.产品说明书3.售后维修保障卡4.产品合格证5.配套专业工具包

选装配置:详见选配项目

常规台车烘箱产品主要技术参数:(敬请参考)

型号

电源电压V

加热功率KW

鼓风功率W

温度范围℃

控温精度℃

温度均匀性℃

    内尺寸(高×宽×深)mm

 容积L

NDTC-1

380

9

180

~300

±1

±3

1000×800×800

640

NDTC-2

380

   12

370

~300

±1

±3

 1000×1000×1000

1000

NDTC-3

380

15

  370*2

~300

±1

±3

1200×1200×1000

1440

NDTC-4

380

   18

750

~300

±1

±5

       1500×1200×1000   1800

NDTC-5

380

21

  750*2

~300

±1

±5

       1500×1500×1200  2700

NDTC-6

380

32

  750*4

~300

±1

±5

       1800×1500×1500  4000

NDTC-7

380

38

  750*4

~300

±1

±5

       2000×1800×1500  5400

NDTC-8

380

50

 1100*4

~300

±1

±5

       2000×2000×2000  8000

特殊规格及特殊要求可根据要求定制:

性能优点:(持续改进中)

l  鼓风系统------优化的风道设计,采用耐高温鼓风电机配离心式风叶,强力涡轮式循环送风,避免任何死角,可使箱体内热风分布更加均匀,更节能更静音,更好的保证良好的操作环境,风速风压均符合试验标准,符合国际及国内环保要求,所有部件具有极高的可靠性及兼容性,安装保养及维修方便。

l  加热系统------采用远红外加热方式,辐射效应高,加热速度更快,加热管分布合理,系统完全独立,不影响控制线路,温度控制功率均由电脑演算,根据箱内温度高低自动控制加热输出功率,以达到高精度高效率的用电需求,更加环保更加节能。

l  温控系统------采用微电脑数显智能数显温控仪,带PID调节,数显时间继电器,精度高,直观醒目,与固态继电器配合具有连续调整功能,当温度达到预置值后,由继电器接受温控仪输出讯号源节制,温度只能局限于PID温区范围内精细浮动进行恒温动作,提高了箱内温度精度,电路装有超温保护器,当仪表失灵或操作失误而引起温度超出设定值时,保护器立即切断控制电源,以保证箱内产品的安全,超温保护器可在核定范围内进行调整。

l  保温效果------良好的隔热技术,密封效果显著,箱体外基本保持室内正常温度,对环境温度影响较小。

l  保护系统------漏电保护,线路保护,短路保护,过载保护,相序保护,超温保护。

电器配置:(可根据客户要求定制)

l  温控仪一套智能数显温控仪自动控温,控温精度0.1-1度,带PID调节。

l  时间设定装置HS48S-99.99定时装置,可人工/自动开关,当温度达到所设定值时开始计时,当达到所设定范围后即切断加热电源。

l  时间报警装置APT/AD16型声光报警装置,设定时间完毕即时报警,手动结束报警提示。

l  超温报警装置当温度超出设定值范围一定值时,保护器立即切断控制电源。

l  测温装置一支不锈钢PT100型铂电阻温度传感装置,测温精准,一支不锈钢K型铂电阻温度传感装置供超温保护器使用。

l  断路器启动带漏电保护的断路器启动电源,有效保护所有电器元件。

l  接触器PID+SSR(选配)输出,控温精度准确,可提高控温组件与接口的稳定性及延长使用寿命,确保箱内温度的均匀性。

l  电流电压220/380V,50HZ,二相/三相四线及接妥地线。

l  开关及指示灯采用正泰品牌,不易损坏,可根据客户要求使用进口或指定品牌。

l  记录仪有纸或无纸记录仪及USB,微电脑集成控制系统:随客户选配。

设备使用环境:(敬请注意)

l  安装场地地面平整,通风良好,设备周围无强烈震动,无安全隐患,周围无强大磁场,无直接日照或其他热源直接辐射,无高浓度粉尘及无腐蚀易燃易爆物品,设备四周需留有一定的使用及维护空间。

l  使用气压86-106Kpa

l  环境要求温度范围-5-40度,相对湿度±85%RH。

l  使用电源要求用户为此设备配置单独相对应容量的空气或动力开关,并接妥地线。

售后服务:(用心为客户着想)

l  保修期效自交货之日起,我公司对此设备整机维护及保修12个月,终身维修维护。

l  质保说明质保期内如遇质量问题,我公司将免费维修及更换任何零配件。质保期外如需更换任何零配件,只收取零部件的市场成本价。

l  售后服务我公司接到客户售后服务电话,一小时内作出回应,如遇客户无法自行解决的问题,我公司将视路程远近在24小时至72小时内赶到客户现场。

l  服务支持我公司将对设备软件及控制系统终身进行升级服务,对硬件部分进行免费的技术支持。

客户可选配置:


※内胆材料:碳钢板 201不锈钢 202不锈钢 304不锈钢 316不锈钢 310不锈钢 钛板

※外壳材料:碳钢板或不锈钢

※外壳可选:烤漆 喷塑 哑光
亮光 垂纹漆 平光漆 (颜色可选)

※内部配置:平板台车 分层台车
定制台车(可选电动或手动) 分层隔板 分层托盘 悬挂挂钩 直接放置

※底部选择:平底 固定脚 可移动脚轮

※如何搬运:铲车或吊环(可选)



                                                                            颜色可选(可根据客户提供色卡选择)

电器选配:

                                                宇电温控仪

                                              富士温控仪

                                          岛电温控仪

                                             施耐德温控仪

无纸记录仪

有纸记录仪

人机一体控制

PLC控制

多点巡检仪

超温保护仪



时间继电器

三色报警灯



SSR固态控制

SCR模块控制

内部配置:

平板台车

分层台车

手动台车

电动台车

                                           悬挂挂钩

                                                    定制台车

                                          无孔托盘

                                                   带孔托盘

                                            带孔隔板

                                                   方管网板
