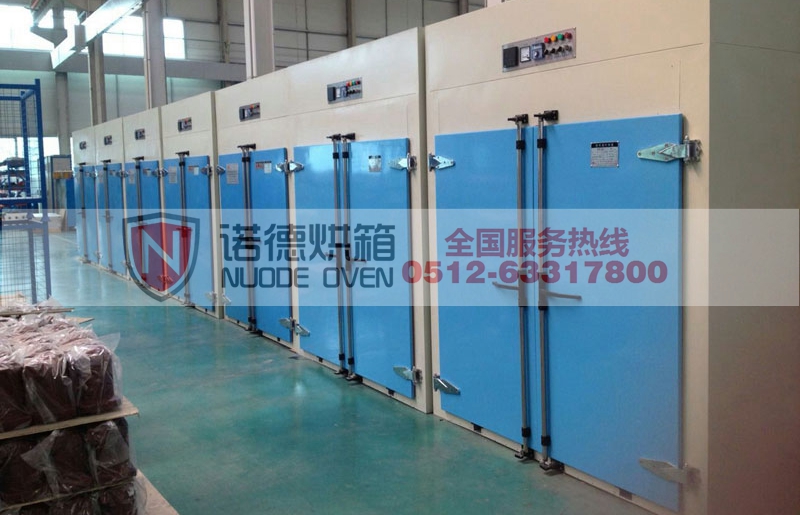

上图841远红外精密烘箱的主要技术参数:(敬请参考)
内胆尺寸: | 高1550宽1500深1200(mm) | 外形尺寸: | 高2200宽2180深1400(mm) |
内胆材料: | 1.2厚度冷钢板 | 外壳材料: | 1.2厚度A3冷轧钢板,表面烤漆 |
使用电压: | 380V/N+3+地/50HZ | 工作温度范围: | 室温+10-300℃(任意可调) |
加热功率: | 32KW/12支不锈钢加热管,分1档控温 | 鼓风功率: | 750W/380V*2台(定制耐高温长轴电机) |
控温精度: | ±1℃ | 温度均匀性: | ±2℃ |
底部结构: | 生铁承重脚 | 物料网板: | 无 |
整体框架: | 6#槽钢及4#角钢 | 保温棉及厚度: | 保温层100mm,填充耐高温硅酸铝纤维 |
排气进气: | 箱体顶部(可调节) | 升温速度: | 7-8度/分钟 |
温控仪: | 厦门宇电智能温控仪带PID调节,自动恒温 | 超温保护时间设定: | 正泰超温保护及正泰时间继电器 |
加热控制: | 苏州集成SSR固态控温 | 保护系统: | 断路器,漏电开关,相序保护,过载保护 |
外壳温度: | 环境温度+15度 | 烘箱噪音: | 不超过60分贝 |
门: | 双开门,采用硅橡胶密封条密封 | 控制箱: | 外挂式单独电器箱控温 |
规格参数:(可根据客户要求定制)
l 主要性能优点: 该型烘箱温度均匀性比较高
l 内胆尺寸:详见下图列表(常规尺寸,特规尺寸支持客户定制)
l 内胆材料:冷钢板
l 外壁材料:冷轧钢板,表面复漆(颜色可选,见选配项目)
l 框架:槽钢角钢整体框架
l 保温材料:耐高温硅酸铝棉
l 底部承重:槽钢框架
l 支撑脚:槽钢固定承重脚或者可移动万向滑轮
l 加热管材质:远红外不锈钢电加热管(SHEATHED HEATER),可连续使用7-8万小时
l 加热管分布:根据箱体大小均匀分布于箱体两侧风道,顶部风道或底部风道
l 送风方式:双风道水平送风或双风道强压式循环送风
l 鼓风电机:耐高温长轴耐高温电机及多翼式风轮
l 电机安装:顶部,侧部
l 门扣:合金承重铰链及上下搭扣式拉杆
l 出厂配件:1.网板2.产品说明书3.售后维修保障卡4.产品合格证5.配套专业工具包
l 选装配件:详见选配项目
产品主要技术参数:(敬请参考)
型号 | 电源电压V | 加热功率KW | 鼓风功率W | 温度范围℃ | 控温精度℃ | 温度均匀性℃ | 内尺寸(高×宽×深)mm | 容积L |
ND841-1 | 220 | 3 | 40 | ~300 | ±1 | ±1 | 450×450×350 | 70 |
ND841-2 | 220 | 3.6 | 40 | ~300 | ±1 | ±2 | 550×550×450 | 136 |
ND841-3 | 380 | 4.5 | 180 | ~300 | ±1 | ±2.5 | 750×600×500 | 225 |
ND841-4 | 380 | 9 | 180 | ~300 | ±1 | ±2.5 | 1000×800×800 | 640 |
ND841-5 | 380 | 12 | 750 | ~300 | ±1 | ±3 | 1000×1000×1000 | 1000 |
ND841-6 | 380 | 15 | 750 | ~300 | ±1 | ±3 | 1200×1200×1000 | 1440 |
ND841-7 | 380 | 18 | 750*2 | ~300 | ±1 | ±5 | 1500×1200×1000 | 1800 |
ND841-8 | 380 | 21 | 750*2 | ~300 | ±1 | ±5 | 1500×1500×1200 | 2700 |
特殊规格及特殊要求可根据要求定制:
性能优点:(持续改进中)
l 鼓风系统------优化的风道设计,采用耐高温鼓风电机配离心式风叶,强力涡轮式循环送风,避免任何死角,可使箱体内热风分布更加均匀,更节能更静音,更好的保证良好的操作环境,风速风压均符合试验标准,符合国际及国内环保要求,所有部件具有极高的可靠性及兼容性,安装保养及维修方便。
l 加热系统------采用远红外加热方式,辐射效应高,加热速度更快,加热管分布合理,系统完全独立,不影响控制线路,温度控制功率均由电脑演算,根据箱内温度高低自动控制加热输出功率,以达到高精度高效率的用电需求,更加环保更加节能。
l 温控系统------采用微电脑数显智能数显温控仪,带PID调节,数显时间继电器,精度高,直观醒目,与固态继电器配合具有连续调整功能,当温度达到预置值后,由继电器接受温控仪输出讯号源节制,温度只能局限于PID温区范围内精细浮动进行恒温动作,提高了箱内温度精度,电路装有超温保护器,当仪表失灵或操作失误而引起温度超出设定值时,保护器立即切断控制电源,以保证箱内产品的安全,超温保护器可在核定范围内进行调整。
l 保温效果------良好的隔热技术,密封效果显著,箱体外基本保持室内正常温度,对环境温度影响较小。
l 保护系统------漏电保护,线路保护,短路保护,过载保护,相序保护,超温保护。
电器配置:(可根据客户要求定制)
l 温控仪:一套智能数显温控仪自动控温,控温精度0.1-1度,带PID调节。
l 时间设定装置:HS48S-99.99定时装置,可人工/自动开关,当温度达到所设定值时开始计时,当达到所设定范围后即切断加热电源。
l 时间报警装置:APT/AD16型声光报警装置,设定时间完毕即时报警,手动结束报警提示。
l 超温报警装置:当温度超出设定值范围一定值时,保护器立即切断控制电源。
l 测温装置:一支不锈钢PT100型铂电阻温度传感装置,测温精准,一支不锈钢K型铂电阻温度传感装置供超温保护器使用。
l 断路器启动:带漏电保护的断路器启动电源,有效保护所有电器元件。
l 接触器:PID+SSR(选配)输出,控温精度准确,可提高控温组件与接口的稳定性及延长使用寿命,确保箱内温度的均匀性。
l 电流电压:220/380V,50HZ,二相/三相四线及接妥地线。
l 开关及指示灯:采用正泰品牌,不易损坏,可根据客户要求使用进口或指定品牌。
l 记录仪:有纸或无纸记录仪及USB,微电脑集成控制系统:随客户选配。
设备使用环境:(敬请注意)
l 安装场地:地面平整,通风良好,设备周围无强烈震动,无安全隐患,周围无强大磁场,无直接日照或其他热源直接辐射,无高浓度粉尘及无腐蚀易燃易爆物品,设备四周需留有一定的使用及维护空间。
l 使用气压:86-106Kpa
l 环境要求:温度范围-5-40度,相对湿度±85%RH。
l 使用电源:要求用户为此设备配置单独相对应容量的空气或动力开关,并接妥地线。
售后服务:(用心为客户着想)
l 保修期效:自交货之日起,我公司对此设备整机维护及保修12个月,终身维修维护。
l 质保说明:质保期内如遇质量问题,我公司将免费维修及更换任何零配件。质保期外如需更换任何零配件,只收取零部件的市场成本价。
l 售后服务:我公司接到客户售后服务电话,一小时内作出回应,如遇客户无法自行解决的问题,我公司将视路程远近在24小时至72小时内赶到客户现场。
l 服务支持:我公司将对设备软件及控制系统终身进行升级服务,对硬件部分进行免费的技术支持。
产品介绍
主要性能优点 | 客户可选配置 |
※升温快 ※保温效果好 ※节能环保 ※安全性能高 ※温度均匀性好 ※操作简单方便 ※使用寿命长 | ※内胆材料:202 304 310 316不锈钢或A3碳钢 ※外壳材料:A3碳钢或优质不锈钢 ※箱体烤漆 喷塑 平光漆 垂纹漆 亚光漆(颜色参考如下) ※搁板手动台车或电动台车 ※是否加装吊环 ※推车或网板托盘式样(详见下列图表) ※电器配置(详见下列图表) |
可根据客户提供色卡调色 |
·电器选配·
温度控制仪 | |||
厦门宇电智能温控仪 | 日本富士液晶显示温控仪 | ||
日本岛电智能可编程温控仪 | | 德国施耐德智能液晶温控仪 | |
温度记录仪及时间继电器 | |||
多通道彩屏无纸记录仪 | 多通道有纸记录仪 | ||
欧姆龙时间继电器 | | 正泰时间继电器 | |
SSR SCR选配 | |||
SSR固态接触器 | | SCR可控硅 | |
可根据客户要求选择进口品牌 | |||
PLC触摸屏 | |||
PLC控制柜 | 西门子PLC触摸屏 | ||
人机一体控制系统 | 宇电PLC触摸屏 | ||
·推车 托盘 网板· |
托盘形式 | |||
带孔托盘 | 网板 | 带孔平板 | |
推车 | |||
分层推车 | 子母推车 | 平板推车 |
